Pengantar
DS5602 adalah pemindai barcode 2D kabel genggam yang dilengkapi dengan kamera eksposur global 30 piksel dan kinerja membaca yang sangat baik.
Ini dapat dengan mudah membaca barcode pada media yang berbeda seperti kertas, produk, layar, dll.
Hal ini terutama dapat diterapkan pada pembayaran seluler, pemindaian barcode barang, penghitungan persediaan, dll.
Penampilan

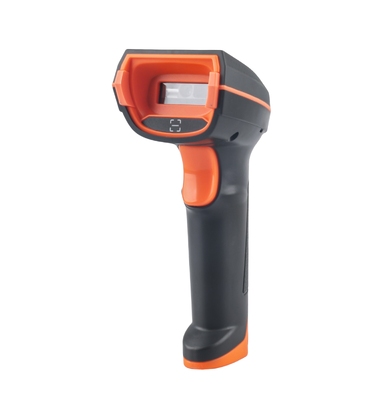

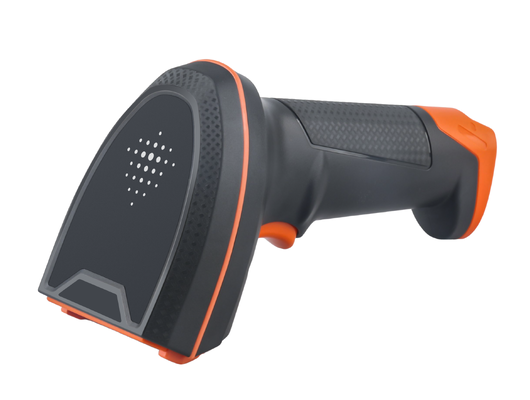

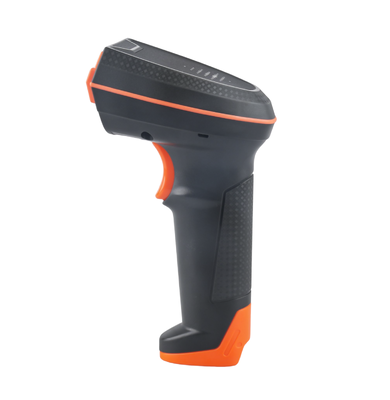

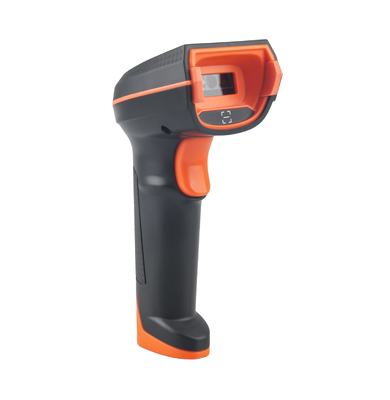

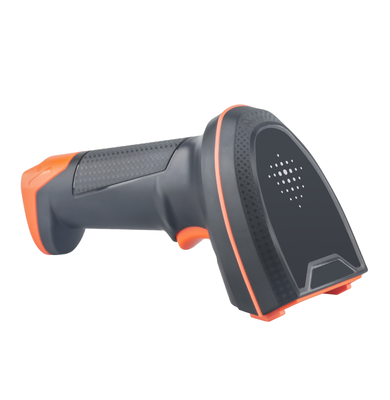

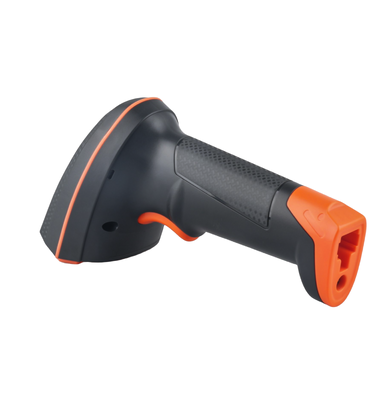

Gambar berikut menunjukkan tampilan DS5602, dengan lampu indikator pemindaian dan outlet suara buzzer di atasnya.sebuah antarmuka kawat di arah bawah, dan tombol pada pegangan.
Perhatian:
> Untuk menjaga kinerja membaca yang sangat baik dari scanner, tolong jaga produk bersih.
> Gunakan kain lembut untuk membersihkan jendela. Jangan semprotkan cairan di jendela.
Fitur Produk
> Ini dapat dengan mudah mengidentifikasi semua barcode 1D dan 2D utama di pasar dengan MCU berkinerja tinggi.
> Kamera eksposur global 1280*1024 piksel dapat dengan mudah membaca barcode di atas 3MIL untuk memenuhi kebutuhan pemindaian harian.
> Dapat dengan mudah membaca barcode pada kertas, cetak, plastik dan layar dengan teknologi pencitraan 2D.
> Mendukung beberapa mode kerja untuk memenuhi kebutuhan membaca yang berbeda.
> Ini datang dengan perintah getaran.
> Ini memiliki kabel yang bisa dilepas dan antarmuka ganda (USB (USB-KBW, USB-COM), RS232 (opsional)).
> Ini memiliki kompatibilitas tinggi dan mendukung Windows, Android, dan sistem domestik.
> Ini mendukung upgrade online, pengembangan khusus, dan pengembangan sekunder.
> Ini anti-jatuhan dan anti-getaran dengan struktur dekoding dua dimensi yang sangat terintegrasi.
> Ia memiliki tekstur laser, tekstur terlihat, dan sensasi sentuhan yang sangat baik.
Pelabuhan Komunikasi
Scanner harus terhubung ke host untuk beroperasi, yang bisa menjadi master PC, mesin POS, mikrokontroler, host Android atau perangkat terminal cerdas lainnya dengan antarmuka USB atau RS232.
1. Host antarmuka USB [USB wanita]
2. Host RS232 antarmuka [DB9 pria]
Wire Interface
USB
RS232
Diagram Kabel
USB
RS232
Dimensi Struktur
Satuan: mm
Kinerja
| Mode Komunikasi | USB ((USB-KBW,USB-COM),RS232 ((O(Penggunaan) |
| Sensor | Penutup global CMOS |
| Pixel | 1,300,000 piksel, 1280*1024 |
| Keakuratan Membaca | ≥3mil/0,076mm ((PCS90%,CODE 39) |
| Kedalaman Bidang | 30mm~500mm ((Rang barcode yang berbeda) |
| Kecepatan Dekoding | 65CM/S |
| Mode Penjelasan | Manual, sensor otomatis, kontrol perintah |
| Mode Prompt | LED, buzzer |
| Perspektif | 41° * 31° |
| Sudut Membaca | Roll: ±360°, Pitch: ±60°,Skew: ±55° |
| | Kondisi pengujian:CODE39,10mil/0.25mm,PCS90% |
| Kontras Cetak | ≥15% |
| Pencahayaan Lingkungan | Lingkungan gelap, cahaya alami dalam ruangan |
| Sistem Kode | 1D:UPC-A,UPC-E,EAN-8,EAN-13,Kode 128, GS1-128,Kode 39,Kode 32,Kode 93,Kode 11,Bersilang 2 dari 5,Matriks 2 dari 5,Industrial 2 dari 5 ((Lurus 2 dari 5),Codabar(NW-7),MSI,GS1 Databar ((Omnidirectional,Terbatas, diperluas), dll. 2D: QR Code, Micro QR Code, Data Matrix,PDF417, Micro PDF 417, Aztec, dll. |
Parameter Mekanis/Listrik
| Berat produk | 148g ((Scaner) |
| Dimensi Penampilan | L168.5mm * W70.0mm * H91.0mm |
| Panjang kawat | 1.8 meter |
| Jenis antarmuka | USB laki-laki, DB9 perempuan |
| Input daya | DC 5V 1A |
| Saat ini | 230mA ((Pekerjaan Rata-rata), 33mA ((Standby) |
Lingkungan Kerja
| Suhu Kerja | -20°C sampai 50°C |
| Suhu penyimpanan | -40°C sampai 70°C |
| Kelembaban Kerja | 5% sampai 95% ((Non-Condensing) |
| Uji getaran transportasi | 10H@125RPM |
Daftar suku cadang
| Kabel | USB: Digunakan untuk menghubungkan Scanner dan Host untuk berkomunikasi dan mengisi daya. |
| | RS232pembukaan)Ini dilengkapi dengan kepala catu daya DC untuk menghubungkan scanner ke host dan untuk komunikasi serial.
|
| | USBkabel listrik (pembukaan): Digunakan untuk menghubungkan scanner ke host catu daya dan untuk catu daya port serial. |
| Adaptor daya ((buka) | Output: DC5V 1A, input: AC100~240V 50~60Hz, dapat digunakan untuk catu daya port serial. |
> Periksa port mana yang tersedia di host Anda untuk memilih jenis produk yang tepat.
> Jika perlu, hubungi produsen untuk menyesuaikan tipe antarmuka yang Anda butuhkan.
